DC リンクコンデンサバスバー

製品名:DCリンクコンデンサバスバー
モデル番号:ASWT-B005
製品サイズ:顧客の要求に従って

お問い合わせを送る

迅速な配達
品質保証
24時間年中無休のカスタマーサービス

製品説明

DC リンクコンデンサバスバーは、上部接続プレート、下部接続プレート、および複数の端子で構成される構造化された導電性アセンブリです。コンデンサコアは 2 つのプレート間に電気的に統合されており、パワーエレクトロニクスにおける DC リンクアプリケーション向けに設計された低インピーダンス電流経路を形成します。-

新エネルギー車のモーター駆動モジュールでは、電圧を安定させ、リップル電流を抑制し、エネルギーのバッファリングをサポートするために、DC リンク回路にフィルムコンデンサが一般的に使用されます。バスバーは、フィルムコンデンサとパワーモジュール間の主要な電気インターフェイスとして機能し、電流分布の均一性、寄生インダクタンス、および熱挙動に直接影響します。

この構造は通常、HEV / EV モーターコントロールユニットのフィルムコンデンサバスバーとして適用されます。高周波動作下でスイッチングの安定性を維持するには、コンパクトなレイアウトと制御されたインダクタンスが必要です。-積層銅導体と最適化された接続形状を使用することにより、バスバーは DC リンクフィルムコンデンサシステムの信頼できる電気的性能をサポートします。

製品パラメータ

製品名
DC リンクコンデンサバスバー

型番
ASWT-B005

寸法
技術図面によるOEM / ODM

材料
T2 電解銅 (純度 99.99%)、導電率 97% IACS 以上

硬度範囲:HV 80～110

高純度銅の使用は、抵抗損失を低減し、温度変化全体で導電率を安定させることを目的としています。これは、連続負荷下で動作する電気自動車用コンデンサの銅バスバーにとって重要です。

製造工程
ツーリング → 精密プレス → 錫ロウ付け → 表面メッキ

スタンピングにより寸法再現性が確保され、錫ろう付けにより接続界面に金属結合が提供され、熱サイクル中の安定した接触抵抗がサポートされます。

表面処理オプション

光沢のある錫メッキ

鉛フリーの艶消し錫めっき-

超音波洗浄と不動態化

錫めっきは、はんだ付け性と耐食性を向上させるために適用され、車載パワーエレクトロニクスアセンブリの EV 用錫めっき銅バスバーとして指定されることが多い構成です。

パッキング
外箱またはパレットによる EPE 内部保護

生産能力
月間50,000セット

サンプル
利用可能;レーザー切断またはCNCパンチングによって製造
リードタイム：5〜10日

注文
MOQ: 1 アイテムあたり 1,000 個
プレス金型で製作
リードタイム: 20 ～ 30 日 (金型と量産を含む)

配送方法
航空、海、鉄道、または速達宅配便

支払い条件
30％のデポジット、出荷前の残高
T/T または L/C を確認できます

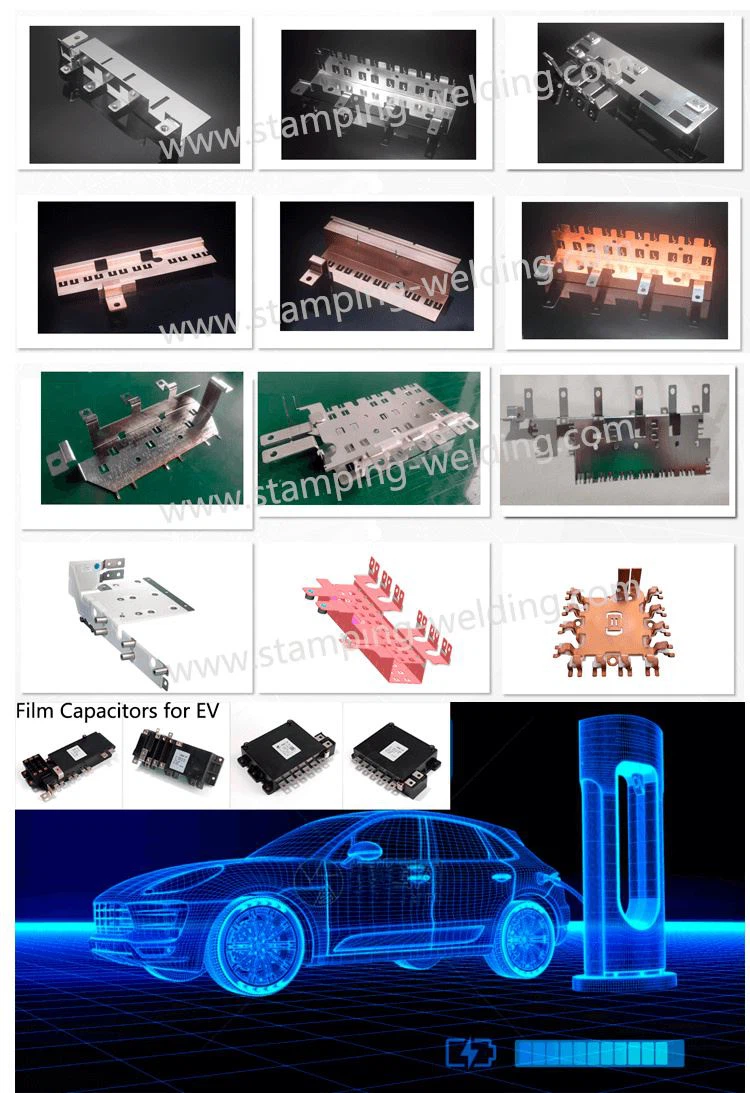

high quality material for DC Link Capacitor Busbar

製造および加工能力

金型の開発、精密スタンピング、ろう付け、電気めっき、表面溶射、積層バスバーの製造を統合した生産システムです。これらのプロセスにより、導体の厚さの制御、安定した接合界面、および一貫したメッキ品質が可能になります。これらは、DC リンクパワーエレクトロニクスコンデンサアプリケーションの銅バスバーに不可欠です。

積層と端子の統合は、ループインダクタンスを最小限に抑えるように設計されており、DC リンク回路の高速スイッチング条件をサポートします。{0}このアプローチは、電気的制約と機械的制約が共存する新エネルギー車のフィルムコンデンサバスバーアセンブリで一般的に採用されています。

A Variety of Techniques for Making DC Link Capacitor Busbar
