編組線銅バスバー

編組線銅バスバーは、高純度の細い銅線の複数のより線を使用した精密編組プロセスによって形成された柔軟な導電性コンポーネントです。{0}}新しいエネルギーインバーター、エネルギー貯蔵バッテリーパック、鉄道輸送牽引システムにおいて、これは電流伝送のチャネルであるだけでなく、熱膨張と収縮による変位、高周波の機械振動、および剛接続では処理できない複雑な空間レイアウトの問題を解決する重要なエンジニアリングコンポーネントでもあります。-

お問い合わせを送る

迅速な配達
品質保証
24時間年中無休のカスタマーサービス

製品説明

編組線銅バスバーは、新エネルギーおよびパワーエレクトロニクスの分野における高電圧相互接続の中核となる柔軟な導電性コンポーネントです。{0}これらは、高純度銅線の複数のより線で、精密な編組、統合された圧着、および絶縁カプセル化によって作られています。-これらは、硬質銅バスバーの高い電流容量と、フレキシブルケーブルの耐振動性および耐疲労性を兼ね備えており、高電圧モジュール間の効率的な導電性、電位の均等化、および機械的応力の緩衝を可能にします。-これにより、限られたスペースや動的な動作条件における接続の課題に対処できます。これらの製品は、IEC 61238 や GB/T 5585 などの規格に準拠しており、さまざまな新しいエネルギーシナリオに適しており、電気的および機械的性能とエンジニアリングの適応性のバランスをとり、安定したシステム動作のための中核的な保証を提供します。

性能特性

高導電性、低消費電力

高純度 T2/TU1 銅（銅含有量 99.9% 以上）を使用し、導電率 98% IACS 以上、接触抵抗 3mΩ 以下を備え、伝送損失を低減します。フレキシブルバスバーは 70V～1500VDC の電圧と 50A～2000A の電流容量に対応しており、新しいエネルギー源の高電圧、高効率送電要件を満たしています。-

柔軟性と耐振動性

マルチストランド銅線の精密編組により、編組フレキシブル銅バスバーの厚さの 3 倍以下の曲げ半径が保証されます。{0} 150MPa 以上の引張強度を誇り、1,000 回以上の繰り返し曲げサイクルにも破損せずに耐え、振動応力を吸収し、車両搭載、風力発電、限られたスペースでの設置に適しています。-

耐候性と耐久性-

シリコーンゴム/フッ素樹脂絶縁カプセル化により、-60 度から 200 度の温度耐性、96 時間以上の塩水噴霧耐性、1000 時間以上の湿熱耐性が得られます。編組バスバーは、酸化や層間剥離を起こすことなく、複雑な環境に長期間耐えることができ、新エネルギー機器の長期稼働を保証します。

優れた精度

標準化された生産に基づいて、編組フレキシブルバスバーのカスタマイズされたサイズ公差は±0.03mm以下、織り密度偏差は5%以下、全体のバッチ合格率は99.8%以上、圧着とシールは均一であり、バッチアセンブリに適しており、システムの安定性を効果的に確保します。

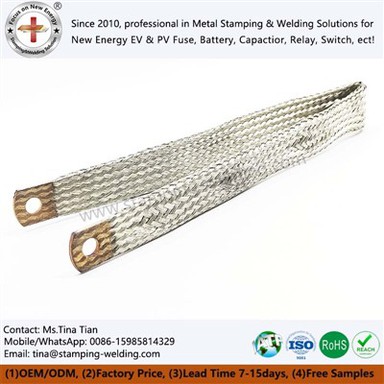

Braided Wire Copper BusBar

設計上の利点

柔軟な構造設計

製品の厚さの 3 倍以下の曲げ半径を持つマルチストランド銅線の精密編組により、柔軟な曲げが可能になり、限られたスペースや動的な作業条件に適応します。{0}これにより、硬質銅バスバーの問題点が解決され、エンジニアリング設計と組み立ての困難さが軽減され、選択の適応性が向上します。

統合構造設計

編組層とコネクタは一体化され圧着されているため、継ぎ目がなくなり、接触抵抗の増加を防ぎます。これにより、組み立てプロセスが簡素化され、効率が向上し、エンジニアリングプロジェクトにおけるバッチ組み立てのニーズが満たされ、フレキシブル編組銅バスバーの人件費が効果的に削減されます。

カスタマイズ可能なデザイン

お客様のPDF/CAD/3D図面に基づいて、仕様、コネクタ、表面処理、絶縁材料のカスタマイズをサポートし、機器要件に正確に適合します。お客様による設計調整が不要なため、編組バスバーの選択の利便性と適応性が大幅に向上します。

環境に配慮した設計

シリコーンゴム / フッ素樹脂絶縁体と高純度銅導体により、フレキシブル絶縁銅バスバーは -60 度から 200 度の広い温度範囲と複雑な作業条件に適しています。{0}追加の保護は必要ないため、エンジニアリング運用とメンテナンスのコストが効果的に削減されます。

軽量設計

従来の硬質銅バスバーと比較して、製品重量が 30% 以上軽量化され、電流容量と機械的強度のバランスが取れ、機器の重量が軽減され、新エネルギー車などの重量に敏感なシナリオに適しており、軽量選択の要件を満たしています。-

Braided Wire Copper BusBar Details Show

私たちを選ぶ理由

当社をお選びいただければ、製品と企業の利点の組み合わせが保証され、新エネルギーおよびパワーエレクトロニクス分野の技術調達と技術選択のニーズに正確に対応できます。私たちの編組線銅バスバー高純度の T2/TU1 銅を利用しており、高導電性、低消費電力、柔軟性、耐振動性などの主要な利点を誇ります。{0}業界標準を満たすようにカスタマイズが可能で、複数のテストにより安定した動作が保証されます。グループ企業として豊富な生産能力と高い技術力を有しております。当社の技術的バックボーンは厦門宏発グループに由来しており、グローバルなローカライズされたサービスネットワークを備えており、迅速な対応、ワンストップ調達、フルプロセスの技術サポートを提供しています。-当社は調達リスクを包括的に軽減し、エンジニアリングプロジェクトを保護します。
