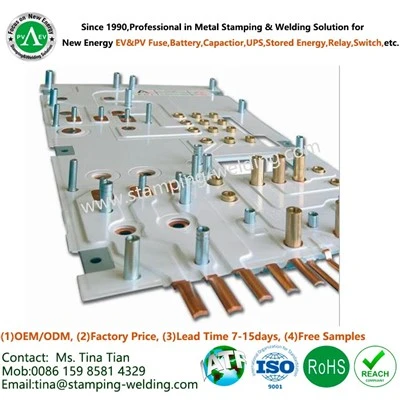

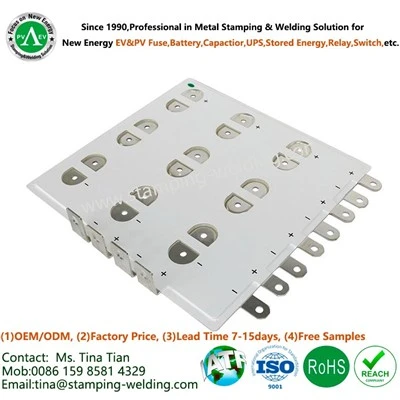

電気自動車用ラミネートバスバー

電気自動車用積層バスバーは、電気自動車（EV）向けに特別に設計された高性能電流伝送部品です。多層の導電性材料で作られており、優れた導電性と機械的強度を備えています。バッテリーパック、モーターコントローラー、その他の主要な電気部品を接続するために使用され、電気自動車の電流の効率的で安全な伝送を保証します。積層バスバーの設計により、電流分布がより均一になり、抵抗と発熱が減少し、システム全体の効率が向上します。

• 高い導電性:積層バスバーは、高導電性の金属材料を使用して、電流の効率的な伝送を保証し、エネルギー損失を低減します。

• 優れた放熱性能：多層構造により熱が均等に分散され、熱抵抗が効果的に低減され、放熱効率が向上します。

• 優れた機械的強度:補強材の使用により、バスバーの曲げおよび引張に対する耐性が向上し、複雑な設置環境にも適応できるようになります。

• インストールとメンテナンスが簡単:ラミネートバスバー設計はコンパクト、軽量、取り付けが簡単で、メンテナンスコストが低くなります。

まず、積層バスバーの製造工程は原材料の選択から始まります。一般的な積層バスバーの導電シートは銅箔で作られ、絶縁層は一般的にポリアミドフィルムで作られています。材料の選択に関しては、特定の要件に応じて、優れた電気伝導性と優れた絶縁性を備えた材料を選択する必要があります。

次に、導電シートを準備します。導電シートは通常、薄い銅板を使用し、板金加工によって必要な形状とサイズに切断できます。板金加工中は、導電シートの品質を確保するために、切断の精度と表面の平坦性に注意を払う必要があります。

導電シートを準備した後、導電シートの表面を処理する必要があります。表面処理の目的は、導電シートと絶縁層との接着性を高めることです。一般的な表面処理方法には、無電解銅めっき、電気めっき、スプレーなどがあります。その中でも、無電解銅めっきはよく使用される方法です。導電シートの表面に銅ペーストの層を塗布することで、絶縁層との接着性を高めることができます。

導電シートの準備が完了したら、絶縁層の準備プロセスが始まります。絶縁層には通常ポリアミドフィルムが使用され、ラミネートプロセスを使用して複数の絶縁層と導電シートを交互に積み重ねることができます。ラミネートプロセスでは、導電シートと絶縁層を一定の順序で積み重ね、圧力と温度によって接着する必要があります。ラミネートプロセスでは、ホットプレスとコールドプレスの2つの方法を使用できます。ホットプレスの温度は通常150度から200度の間です。

積層バスバーが完成したら、その後の加工工程が必要です。最初は穴加工です。回路配線のニーズに応じて、導電シートに穴を開けます。穴あけは、ドリルマシン、CNCフライス盤、レーザー加工機などの設備を使用して加工できます。2番目のステップは、導電板の曲げです。積層バスバーは、回路配線のニーズに合わせて機械設備で曲げられます。次に、スプ​​レー塗装と梱包があります。積層バスバーは、表面を保護し、製品の外観品質を向上させるために、要件に応じてスプレー塗装され、梱包されます。

電気自動車用ラミネートバスバーの生産は、厳密に管理された環境で実行する必要があります。工場には、加工中の材料の安定性を確保するために、一定の温度と湿度を備えた生産ワークショップがあります。同時に、工場には、生産プロセス中のほこりや不純物の汚染を減らすために、先進的な生産設備、無塵ワークショップ、洗浄プロセスも装備されています。さらに、工場はグリーン生産規制を厳格に遵守し、生産プロセス中の廃棄物と廃水が効果的に処理されることを保証します。

当社の電気自動車用ラミネートバスバーは、Tesla、Audi、BYDなどの有名自動車ブランドで使用されています。これらの成功した協力事例は、この分野における当社の主導的地位をさらに証明しています。
