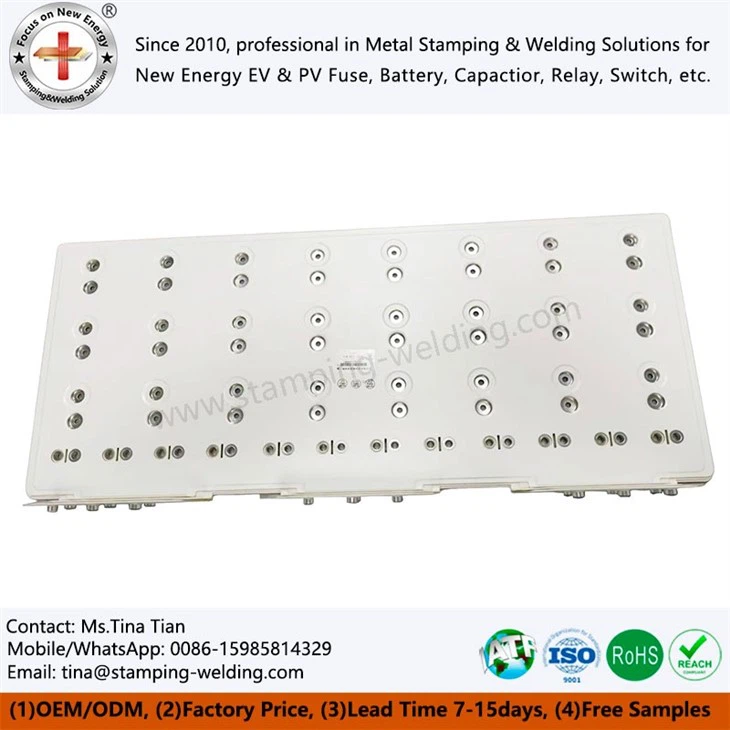

ラミネートされたバスバーコネクタ

まず、エンジニアは、顧客のニーズとアプリケーション環境に応じて詳細な設計を実行します{.設計上の考慮事項には、現在の収容容量、電圧レベル、機械的強度、熱散逸性能、および設置スペース.

適切な導電性材料（銅やアルミニウムなど）をバスバーボディとして選択し、ポリエステルフィルムやエポキシ樹脂シートなどの適切な断熱材を選択して、層間の良好な電気的分離を確保する.

銅またはアルミニウムシートは、設計図の要件に従って精密金型に刻印され、特定の形状とサイズの単一の積層銅バスバーを形成します.

導電率と腐食抵抗を改善するために、PVインバーター用の各ラミネートバスバーは、錫メッキ、銀メッキ、または酸化防止コーティングなど、表面処理されます.

PVインバーター用の表面処理した単一の積層バスバーには、断熱材が交互に積み上げられて、多層構造を形成する.このプロセスでは、レイヤー間の正しい位置と間隔を確保するために高精度が必要です.}}

永続的に接続する必要がある部品の場合、超音波溶接、レーザー溶接、またはその他の適切な技術を使用して、接続ポイントに十分な機械的強度と低抵抗接触があることを確認するためにバスバーを固定します.

アセンブリ後、製品は、安全基準とパフォーマンスインジケーターを満たしていることを確認するために、電圧テスト、断熱性テスト、温度上昇テストなどに耐えることを含むがこれらに限定されない一連の厳しいテストを受ける必要があります。

最後に、資格のある製品は適切にパッケージ化され、必要な技術文書と認定証明書が付属し、顧客に出荷する準備ができています.
