コンデンサ

導入

——

コンデンサはエレクトロニクスの基本コンポーネントであり、電荷を蓄積および放出するエネルギー貯蔵デバイスとして機能します。 誘電体として知られる絶縁材料で分離された 2 つの導電性プレートで構成されるコンデンサは、プレート間に電圧が印加されると電荷を蓄積する独自の機能を備えています。 この電荷の蓄積により、コンデンサは電気エネルギーを一時的に蓄えることができるため、さまざまな電子回路やシステムにおいて非常に貴重なものになります。 コンデンサにはさまざまなタイプ、サイズ、静電容量値があり、幅広いアプリケーションに対応します。 これらは、電圧変動の平滑化、ノイズの除去、信号の結合、タイミング要素の提供、およびパワー エレクトロニクス、エネルギー貯蔵システム、およびその他の無数の電気および電子デバイスにおける重要な機能の実行に使用されます。 コンデンサはその多用途性と不可欠性により、現代技術において不可欠なコンポーネントとなり、電気エネルギーの効率的な伝達と操作を可能にします。

種類

——

• 電解コンデンサ:電解コンデンサは、高い静電容量値と大量の電荷を蓄える能力で知られる分極コンデンサです。 誘電体として電解質を使用するため、高い静電容量を実現できます。 電解コンデンサには、アルミ電解コンデンサとタンタル電解コンデンサの2種類があります。 これらは、電源回路、オーディオアンプ、および高い静電容量値が必要とされるその他のアプリケーションで一般的に使用されます。
• セラミックコンデンサ:セラミックコンデンサは、小型、高安定性、低コストのため広く使用されています。 誘電体としてセラミック材料を使用しており、さまざまな静電容量値で入手できます。 セラミックコンデンサは、フィルタ、デカップリング回路、高周波用途など、さまざまな電子機器に応用されています。
• フィルムコンデンサ:フィルムコンデンサは、2枚の金属板の間に挟まれた薄いプラスチックフィルムを誘電体として使用します。 安定性、温度耐性、高電圧アプリケーションの点で優れた性能を発揮します。 フィルム コンデンサには、ポリエステル、ポリプロピレン、ポリエチレン コンデンサなどのさまざまな種類があり、電子回路、力率改善、およびモーター駆動のアプリケーションで一般的に使用されます。
• タンタルコンデンサ:タンタルコンデンサは、陽極材料としてタンタル金属を使用し、誘電体として導電性電解質を使用する分極コンデンサです。 コンパクトなサイズで高い静電容量を提供するため、小型電子機器に適しています。 タンタル コンデンサは、スマートフォン、ラップトップ、その他の携帯用電子機器で一般的に使用されています。
• アルミコンデンサ:アルミニウムコンデンサは、陽極と陰極としてアルミニウム箔を使用し、誘電体として電解質を使用する分極コンデンサです。 アルミ電解コンデンサと固体アルミコンデンサの2種類があります。 アルミコンデンサは電源回路、オーディオ機器、産業用電子機器などに広く使用されています。
• スーパーキャパシター (ウルトラキャパシター):スーパーキャパシタは、従来のキャパシタと比較してはるかに高い静電容量値を提供するキャパシタの一種です。 エネルギーを迅速に蓄積および放出する機能があり、エネルギー貯蔵や電源バックアップ用途によく使用されます。
• 可変コンデンサ:可変コンデンサは静電容量値を調整できるため、電子回路内での調整や調整が可能です。 これらは、ラジオ受信機、フィルター、その他の周波数依存回路の調整に応用されています。

製造

——

• 原材料の準備:製造工程は原材料の準備から始まります。 これには、高品質のセラミック粉末、導電性材料、金属電極箔の調達が含まれます。 材料の選択は、コンデンサに必要な特定の特性と静電容量値によって異なります。
• セラミックボディの形成:セラミック粉末を結合剤および添加剤と混合してセラミックスラリーを形成します。 次に、スラリーをディスクや長方形などの所望の形状に鋳造または押し出し成形して、コンデンサのセラミック本体を作成します。 本体のサイズと形状によって、コンデンサの静電容量とその他の電気的特性が決まります。
• 電極の適用:多くの場合銀またはパラジウムで作られた金属電極箔がセラミック本体の両面にコーティングされています。 これらの電極はコンデンサのプレートとして機能します。 電極の厚さと表面積は、コンデンサの静電容量に影響します。
• スタッキングと焼成:電極を備えた複数のセラミック層を積層して多層コンデンサを作成します。 次に、積層アセンブリは、焼成または焼結と呼ばれるプロセスで炉内で加熱されます。 焼成中にセラミック粒子が融合し、電極がセラミック本体に付着して、強固で安定したコンデンサ構造が形成されます。
• メッキと終端:焼成後、コンデンサは導電性材料 (通常はニッケルまたは錫) でメッキされ、コンデンサの端に終端層が作成されます。 これらの終端は、コンデンサを回路基板に取り付けるための接続ポイントを提供します。
• 取り付けとテスト:コンデンサはリードフレームに取り付けられるか、表面実装用途のテープとリールに配置されます。 各コンデンサは、その電気的特性、静電容量、品質を検証するために厳格なテストを受けます。 欠陥のあるコンデンサはこの段階で廃棄されます。
• 包装：その後、コンデンサは、輸送および顧客への配布のためにリールまたはトレイに梱包されます。 パッケージは、取り扱いおよび保管中にコンデンサを保護します。
• 品質管理と検査:製造プロセス全体を通じて、コンデンサが厳格な性能基準を満たし、業界の規制に準拠していることを確認するために、品質管理と検査が実施されます。

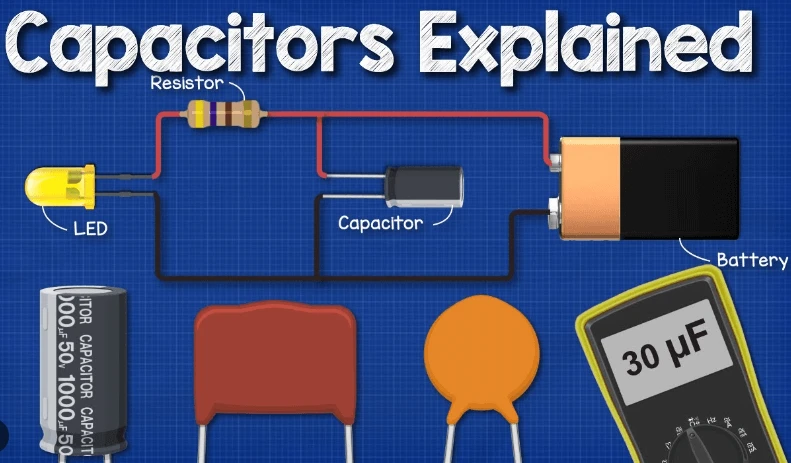

動作原理

——

1. 充電フェーズ:最初に、プレート間に電圧が存在しないとき、コンデンサは放電状態にあります。 電圧源（バッテリーなど）がコンデンサに接続されると、電圧により電子が一方のプレートに流れてマイナスに帯電し、もう一方のプレートは電子を失ってプラスに帯電します。
2. 電場の蓄積:電子が 1 つのプレート上に蓄積すると、プレート間の誘電体に電場が確立されます。 誘電体は電気を通さないため、プレート上の電荷が直接再結合するのを防ぎます。
3. エネルギー貯蔵：プレート上の電荷の分離により、電場内に位置エネルギーが生成されます。 この位置エネルギーは電気エネルギーとしてコンデンサに蓄えられます。 蓄積されるエネルギーの量は、コンデンサの静電容量と印加電圧によって決まります。
4. 放電段階:電圧源が切断されると、コンデンサは放電段階に入ります。 電場が崩壊すると、蓄えられた電気エネルギーが放出され、電子がプレート上の元の位置に戻ります。 このエネルギーの放電は、コンデンサの静電容量と回路の抵抗に応じて、瞬間的に発生する場合もあれば、時間の経過とともに発生する場合もあります。

コンデンサの静電容量によって、電気エネルギーを蓄える能力が決まります。 静電容量はファラッド (F) で測定され、1 ファラドは印加電圧 1 ボルトあたりに蓄積される電荷​​の 1 クーロンを表します。 静電容量が大きいコンデンサは、より多くの電荷を蓄えることができ、その結果、より多くの電気エネルギーを蓄えることができます。

コンデンサは、電子回路において重要な役割を果たし、特にエネルギー貯蔵素子、タイミングコンポーネント、フィルターとして機能します。 これらは、電圧を調整し、電源変動を平滑化し、必要なときに迅速に解放できるようにエネルギーを蓄積するために、さまざまなデバイスやシステムで広く使用されています。 コンデンサの動作原理はその機能の基礎であり、現代のエレクトロニクスおよび電気工学において不可欠なコンポーネントとなっています。

アプリケーション

——

• エネルギー貯蔵と電力バックアップ:コンデンサは、電子回路や電源バックアップ システムのエネルギー貯蔵デバイスとして使用されます。 必要に応じて蓄えられたエネルギーを素早く放電し、危機的な状況で迅速な電力供給を提供します。
• フィルタリングとスムージング:コンデンサは、電源回路のフィルタリングおよび平滑部品として利用されます。 不要なノイズとリップル電圧を除去し、安定したクリーンな DC 出力を保証します。
• カップリングとデカップリング:コンデンサは、電子回路の異なるステージ間で信号を結合または分離するために使用されます。 DC 成分をブロックしながら AC 信号を通過させ、DC バイアスを妨げることなく効率的な信号転送を可能にします。
• タイミングと発振:コンデンサは、タイミング回路、発振器、共振回路に不可欠です。 信号の周波数やタイミングを制御し、時計やタイマー、さまざまな電子機器の正確な動作に貢献しています。
• モーターの始動および実行コンデンサ:電気モーターでは、モーターの始動と運転にコンデンサーが使用されます。 始動コンデンサはモーターの始動時に一時的な電圧ブーストを提供し、実行コンデンサは動作中のモーター性能の維持に役立ちます。
• 力率補正:コンデンサは、電気システムの効率を向上させるために力率補正回路に使用されます。 無効電力を相殺して力率を高め、エネルギーの無駄を削減します。
• 電子フィルタリング:コンデンサは、オーディオ回路、無線周波数 (RF) フィルター、その他の電子フィルターで特定の周波数範囲をブロックまたは通過させ、目的の信号を増幅またはフィルターで除去するために使用されます。
• センサーの用途:静電容量センサーは、静電容量の変化に依存して、近接、接触、その他の物理的特性を検出します。 これらは、タッチスクリーン、近接センサー、その他のヒューマン マシン インターフェイス アプリケーションで使用されます。
• 環境発電:環境発電システムでは、コンデンサは光、振動、無線周波数信号などの周囲源からのエネルギーを蓄えます。 この蓄積されたエネルギーは、低電力電子デバイスに電力を供給するために使用できます。
• パルス結合および結合変圧器:コンデンサは、回路とデバイス間でエネルギーを効率的に伝達するために、結合変圧器およびパルス結合アプリケーションに使用されます。
• オーディオ機器:コンデンサは、スピーカーやアンプなどのオーディオ機器で、信号結合、フィルタリング、インピーダンス整合のために使用されます。
