積層バスバー

導入

積層バスバーは、多層バスバーまたは積層バスバーとも呼ばれ、電気システム内の異なるコンポーネントまたはセクション間で大電流を効率的に伝導するために使用される特殊なタイプの電気相互接続コンポーネントです。 これらのバスバーは、銅やアルミニウムなどの導電性材料の複数の層で構成され、通常は接着フィルムまたは絶縁シートの形の高品質の絶縁材料を使用して積み重ねられ、相互に絶縁されます。

製造業

• 材料の選択:製造プロセスは、バスバー層に使用する銅やアルミニウムなどの高品質の導電性材料を選択することから始まります。 選択される材料は、優れた導電性と機械的特性を備えている必要があります。
• 切断と成形:選択された導電性材料は、精密な切削工具を使用して希望の形状とサイズに切断されます。 次に、用途に合わせて曲げたり成形したりするなど、特定の設計要件を満たすように個々のバスバー層が形成されます。
• 絶縁層の準備:導電層間の絶縁層には、接着フィルムや絶縁シート等の絶縁材料が用意される。 これらの材料は、積層されたバスバー層間に電気的絶縁を提供し、短絡を防ぎます。
• レイヤーのスタッキング:導電層と絶縁層は特定の順序で組み立てられ、互いに積み重ねられます。 層の正確な数とその配置は、必要な電流容量と設計仕様によって異なります。
• ボンディング：導電層と絶縁層の間に強力で信頼性の高い接合を作成するために、積み重ねられたバスバーに接合プロセスが行われます。 熱と圧力を加えて層を融合させ、確実で堅牢な接続を確保します。
• 圧縮とラミネート:積層されたバスバーには圧縮および積層プロセスが施され、層間の結合がさらに強化されます。 このステップは、バスバー アセンブリ全体にわたって優れた熱伝導性と電気伝導性を確保するのに役立ちます。
• CNC加工：精密 CNC 機械加工を採用して、積み重ねられたバスバーを最終的に必要な寸法にトリミングし、滑らかで正確なエッジを確保します。
• 品質テスト:完成した積層バスバーは、電気的性能、機械的強度、熱的能力を保証するために厳格な品質テストを受けます。 バスバーの信頼性を確認するために、電流容量、絶縁抵抗、温度試験などのさまざまな試験が実施されます。
• 仕上げ：用途と環境要件に応じて、耐食性と熱性能を向上させるために、積み重ねられたバスバーに追加の表面処理またはコーティングが施される場合があります。
• 包装：積み重ねられたバスバーがすべての品質テストと検査に合格すると、慎重に梱包され、顧客への出荷または電気システムへのさらなる組み立ての準備が整います。

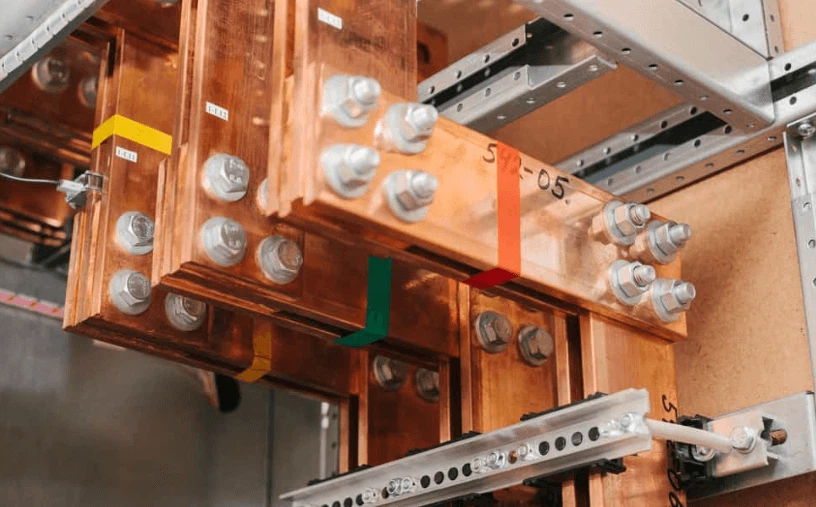

機能

• 高電流容量:積層バスバーの主な機能は、電気システムのさまざまなコンポーネントまたはセクション間で大電流を流し、分配することです。 積層設計により、複数の導電層を介して電流が並行して流れることが可能になり、バスバーがより高い電流密度を効果的に処理できるようになります。
• 抵抗の減少:複数の導電層を利用することにより、積み重ねられたバスバーは電気接続の全体的な抵抗を低減できます。 抵抗が低いと熱としての電力損失が少なくなり、システム全体のエネルギー効率が向上します。
• 熱性能の向上:バスバーの積層構成により、より効率的に熱を放散できます。 複数の層を流れる電流が平行に流れることで熱が均一に分散され、大電流動作時の温度上昇が軽減され、過熱が防止されます。
• スペースの最適化:積み重ねられたバスバーにより、コンパクトでスペース効率の高い設計が可能になり、スペースの制約が限られた用途に最適です。 高い電流搬送能力により、従来の単層バスバーと比較して、より少ない数のより小さなバスバーの使用が可能になります。
• 減量：積み重ねられたバスバーの軽量構造は、特に電気自動車や航空宇宙など、重量が重要な要素となるアプリケーションにおいて、電気システム全体の軽量化に貢献します。
• カスタマイズと柔軟性:積層バスバーにより、設計とカスタマイズの柔軟性が向上します。 メーカーは、層の数、寸法、材料を調整して、特定の現在の要件を満たし、さまざまなアプリケーションの固有のニーズに適合させることができます。
• 信頼性の向上:導電層間に高品質の絶縁材料を使用することで電気絶縁が実現され、短絡のリスクが最小限に抑えられ、電気システム全体の信頼性と安全性が向上します。
• 強化された電流分布:積み重ねられたバスバーにより、すべての導電層にわたって均一な電流分布が保証され、ホットスポットのリスクが軽減され、高電力アプリケーションでの一貫したパフォーマンスが保証されます。
• 高電圧の取り扱い:スタック設計により高電圧を効率的に処理できるため、高電圧の送電および配電を必要とするアプリケーションに適しています。
• スケーラビリティ:積層バスバーは、さまざまなアプリケーションでのさまざまな電力需要や電流要件に対応するために簡単に拡張できるため、幅広い業界で多用途のコンポーネントになります。

アプリケーション

• 電気自動車 (EV):電気自動車のバッテリー パックでは、個々のバッテリー セル間に大電流を効率的に分配するために、積層バスバーが使用されています。 コンパクトで軽量な設計により、スペースの最適利用と熱管理の向上が可能になり、電気自動車の性能と航続距離に貢献します。
• 再生可能エネルギー システム:太陽光発電や風力発電の設備では、エネルギー変換や貯蔵中に発生する大電流を処理するために、パワーインバーターやエネルギー貯蔵システムに積層バスバーが採用されています。 低い抵抗と効率的な熱特性は、信頼性の高いエネルギー伝達と貯蔵に貢献します。
• 産業用電源システム:積層バスバーは、モーター ドライブ、UPS システム、配電パネルなどのさまざまな産業用途で使用されます。 高電流容量と省スペース設計により、産業環境での厳しい電力要件の処理に適しています。
• データセンター:データセンターは、サーバー ラックおよび配電ユニット内での効率的な配電のために積層バスバーを利用しています。 積み重ねられたバスバーのコンパクトな設計は、スペースを最適化し、ケーブルの乱雑さを最小限に抑え、空気の流れと冷却効率を向上させます。
• 航空宇宙および航空:積層バスバーは、航空宇宙および航空用途で航空機および宇宙船システム内に電力を分配するために使用されます。 軽量で効率的な設計は、重量の削減と全体的なエネルギー効率に貢献します。
• エネルギー貯蔵システム:積層バスバーは、グリッド規模のバッテリー設備などの大規模エネルギー貯蔵システムで重要な役割を果たします。 大電流を処理し、効率的に配電する能力により、エネルギー貯蔵システムの信頼性と安定した動作が保証されます。
• 電気通信システム:通信塔およびネットワーク機器は、効率的に電力を分配し、バックアップ電力システムでの大電流を処理するために積層バスバーを使用します。 コンパクトな設計と熱性能は、信頼性の高い継続的な通信サービスに不可欠です。
• 産業自動化：積層バスバーは、産業オートメーション システムで、さまざまなコンポーネントや機器間で電力を効率的に伝送するために使用されます。 高い電流容量とコンパクトな設計により、自動化プロセスの全体的な効率に貢献します。
• 海洋および海洋アプリケーション:積層バスバーは、推進、発電、制御システムなどのさまざまな配電システムで大電流を処理するために、船舶や海洋施設で使用されています。
• 高性能エレクトロニクス:積層バスバーは、効率的な配電と熱管理が重要なパワーインバーター、モータードライブ、高出力サーバーなどの高性能電子デバイスに応用されています。
