314AHストレージバッテリーセルとパック



Xiamen Apolloは、314Ahの貯蔵バッテリーセルとパックの研究、開発、生産に焦点を当てています。私たちのコア製品ラインには含まれますロンギングブランドエネルギー貯蔵バッテリー、エネルギー貯蔵パック、産業および商業エネルギー貯蔵タンク、分散貯蔵タンク。私たちは、電力、新しいエネルギー、鉄道輸送、産業機器の製造、データセンターインフラストラクチャなどの産業にサービスを提供しています。高い導電率、強力な耐食性、カスタマイズされたサービス機能のコア強度により、世界中の顧客に安全で、信頼性が高く、効率的で、省エネ電気接続システムソリューションを一貫して提供します。































































1。ブランドエネルギー貯蔵バッテリーのロング

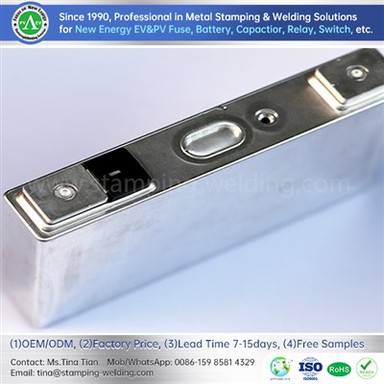

280AHの反復アップグレード製品として、314AHエネルギー貯蔵セルは、71173の標準サイズの下で容量が12％増加します。これは、現在のエネルギー貯蔵システムのコストとパフォーマンスの最良のバランスです。体積エネルギー密度を33％（最大395WH/L）増加させることにより、20-足のコンテナの5MWHシステムを正確に一致させ、「非密製」のための国家標準のGB/T 36276の容量要件を満たし、長期エネルギー貯蔵、太陽の分布、および貯蔵のための長期エネルギーの貯蔵および貯蔵の主要な選択となります。



1.1材料とパフォーマンスの利点
カソード材料：ナノスケールのリチウム鉄リン酸リン酸リン酸リン酸リン酸リン酸リン酸リン酸塩（LFP）、155mAh/g以上のグラム容量、圧縮密度2.4g/cm³、8000倍以上のサイクルライフ（80％DOD、25度）。
アノードテクノロジー：人工グラファイトシリコン炭素複合材料（前処理処理）、最初の効果は95％以上、-30程度の低温容量保持率は80％以上です。
セパレーターと電解質：12μm複合セラミックコーティング分離器（2000 kgf/cm²以上の引張強度）、カスタマイズされた広い温度電解質（-40 〜70度）。



コアテクニカルインジケーター


寸法	技術的なパラメーター	業界の比較優位
エネルギー密度	179。4-180 wh/kg	8-12％280AHよりも高い
サイクルライフ	10000-15000回（70％SOH）	業界平均8000回
エネルギー効率	96％以上（DC/DC）	業界をリードするレベル
セキュリティ認証	UL9540A、UN38.3、IEC62619	グローバルな主流の市場アクセスをカバーします
熱安定性	800度以上の熱暴走温度	三元リチウムより300度以上高い

















































































1.2生産プロセス
電極ピース製造：ツインスクリューパルプシステム（粘度制御±5％）、両面コーティング（面積密度偏差<1.2%), rolling thickness tolerance ± 1.5μm.
アセンブリプロセス：自動巻線マシン（アライメント精度±0。05mm）、レーザー溶接（200n以上のはんだ関節引張力）、10Pa以下の液体注入真空。

フォーメーションとソート：
マルチステージ層（SOC 20％〜100％、48時間）
フルチャネルソート（<1% Capacity Difference, <5mV Voltage Difference)


BOMコスト削減：
細胞数の50％の減少（280AHと比較）
接続ポイントが47％少なく、アセンブリ効率が30％高くなります

O＆Mコストの最適化：
シングルキャビン5 MWH設計、監視ポイントの50％の減少
液体冷却システムのエネルギー損失の15％の減少（熱シミュレーション図付き）
互換性のあるサイズ：生産ラインを280AHと共有し、高速スイッチングをサポートします
インテリジェントな管理：フルタイムドメインイコライゼーションテクノロジー（均等化時間が80％短縮）、1C高速充電をサポートします



1.3アプリケーションシナリオ
新しいエネルギー出力ステーションのエネルギー貯蔵：太陽光発電および風力エネルギー貯蔵システムに適しており、再生可能エネルギーの利用率を改善し、電力網の動作を安定させます。

産業エネルギー貯蔵：これは、電力コストを削減し、エネルギー効率を改善するために、ピーク間の電力規制と産業および商業エネルギー貯蔵システムに適しています。

データセンターのバックアップパワー：従来の鉛蓄電池を置き換え、電源の信頼性を向上させ、無停電電源（UPS）システムをサポートします。



2。エネルギー貯蔵パック



























































2.1構造と保護の設計
ボックスマテリアル：6063- T5アルミニウム合金フレーム（厚さ3mm） + flame遅延PCシェル（UL94 V -0）、IP65保護、地震グレードIEC 60068-2-6 5 GRMS。
熱管理システム：
流動冷却バージョン：プレート変更設計、流量6L/分、温度差は2度以下
空冷バージョン：遠心ファン×2、500W以下の熱散逸電力
電気的特性：
公称電圧：51.2V（16S構成）
連続放電：1c（ピーク3c/10s）
システムエネルギー効率：95％以上（全体の充電と排出）

2.2コアテクノロジー
細胞技術
材料システム：リン酸リチウム（LFP）が主力であり、314Ahの超大型容量（エネルギー密度が12％vs 280AH増加）をサポートし、サイクル寿命は000倍を超えています（1日あたり2サイクルを15年間使用できます）。
プロセスのブレークスルー：フライングスタックサーマルコンポジットテクノロジー（ハニカムエネルギー）は電極ピースの損傷を減らし、内部抵抗は0}。

2.3システム統合
モジュラー設計：1P52S標準パック（52文字列と1パラレル）は、液化/空冷デュアルモード、50- 200 kWhの単一キャビネット容量をサポートし、の領域をカバーします<2㎡ (such as watt power Longpack).
インテリジェントコントロール：
BMS 3層アーキテクチャ（BMU/BCU/BAU）は、リアルタイムで電圧（精度±1MV）と温度（±{2}} 1度）を監視し、セルバランス（5mV以下のドロップアウト電圧）をサポートします。
EMSエネルギー管理システム、ビルトイン仮想発電所（VPP）アルゴリズムは、ピークからバレーの裁定 +需要側の応答をサポートしています（応答時間< 200ms), and increases revenue by 30%.

2.4熱管理と安全
温度制御スキーム：液体冷却（温度差は3度以下）が主流であり、システム効率は89％（空気冷却は80％）であり、-10程度〜55度（Huayangナトリウム電気パック）の広い温度範囲動作をサポートします。

5レベルのセキュリティ保護：
（1）バッテリーセルの二重絶縁設計（5000Vに耐える）
（2）インテリジェントヒューズ（過電流応答<10ms)
（3）パックグレードのPerfluorohexanone防火（応答時間<5s)
（4）方向EOD構造（0。5mpa以下の圧力解放）
（5）デジタルツイン早期警告（SOH予測精度±2％）

2.6生産と品質管理
生産ラインの構成：自動モジュールスタッキングライン（12 0 s/pcs以下のサイクル時間）、レーザー溶接浸透深度0。
テスト基準：
EOLテスト：100％過剰充電/充電過剰保護が検証をトリガーします
環境テスト：-40度〜85度72H温度サイクル、IP67防水検証（1M水深さ30分）

2.7シナリオベースのソリューション
工場/公園（ピークからバレーの仲裁）
構成：250kW/500KWH液化パック×4（合計2mWh）
収益：江蘇の工場の年間収入は65 0、000 yuan yuan from peak shaving and Valley filling（0.7元/kWhの価格差、1日あたり2サイクル）
テクノロジー：動的電気価格予測アルゴリズム（エラー<5%), support load flexible adjustment (±15% power response)

データセンター（バックアップパワー +ピークシェービング）
解決策：1MW/2MWHモジュラーパック（n +1冗長性）
利点：ミリ秒スイッチング（メインの電源中断→バックアップ電源<20ms), support 2 hours black start (TIA-942 Tier III satisfied)
例：クラウドコンピューティングセンターの年間電力料金は18％削減され、UPSバッテリーの交換サイクルは3年延長されます

光学ストレージと充電の統合（グリーン電力消費）
構成：500KW/1MWHパック+ 120 kW充電パイル×10
機能：PV優先充電（95％以上の消費率）、バレー電気価格サプリメント、サポートV2G（双方向の充電および排出）
データ：深Shenzhenの充電ステーションの年間包括利益は40％増加しました（Peak Power Premium + Demand-Side Response補助金）



3。産業および商業エネルギー貯蔵タンク





























































3.1製品機能
柔軟な構成：標準2 0/40フィートコンテナ、容量0.5mWh〜5mWh、サポートAC/DCカップリング。
高保護設計：
防火：パックレベルのエアロゾル消火装置、箱の耐火性制限は1時間以上です（GB/T 9978.1）
爆発保護：陽圧換気を伴う爆発換気バルブ（ATEXゾーン2認定）
インテリジェントO＆M：
リモート監視プラットフォーム（サポートWeb/アプリアクセス）
健康（SOH）予測エラー<3%



3.2コアパラメーター
システム電圧：800V〜1500V（主流のインバーターと互換性があります）
充電/排出効率：92％以上（ACサイド）
通信インターフェイス：rs -485/can/ethernet（二重冗長設計）



3.3コアテクノロジー
極端な温度制御：すべての温度範囲での効率的な動作
非アシスト冷却技術：業界の元の全温度制御（{-20度〜55度）、液体冷却/エアコンを放棄し、補助源のコストを46％削減します（Xinneng'an Ampace C5など）
液体冷却アップグレード：正確な温度制御±1.5度（モジュールレベル）/±2.5度（キャビネットレベル）、3倍の熱応答速度（s³-estore）



階層	技術的な実装	テスト基準
セルグレード	リチウム鉄リン酸塩材料コアシールドテクノロジー（熱暴走は広がりません）	UL 1642（開いた炎のない針穿刺）
モジュールレベル	ヒューズ破壊浸漬防火（Perfluorohexanoneエアロゾル）	IEC 62619（過充電テストが合格）
システムレベル	トップ爆発ベントバルブIP67保護（防水と防塵）	UN38.3（振動/衝撃漏れなし）
インテリジェントミリ秒	熱暴走警告（AIアルゴリズム）	マルチレベルの火災リンケージGB/T 36276（10代以下の火災応答）
環境グレード	塩スプレーテスト1000H（C4抗腐食）地震設計（ランダム振動20- 2000 HZZ）	IEC 60068-2（産業環境認定）



3.4生産強度
ワークショップスケール：100、000-レベルのダストフリーアセンブリワークショップ、年間生産容量は10GWHです。
統合プロセス：
地震ブラケット：8地震強度認証
ハーネス管理：ロボット配線（エラー±2mm）



4。分散型貯蔵タンク



























































4.1製品の利点
モジュラー設計：50kWh〜500kWhの単一のキャビネット容量、壁に取り付けられた/垂直インストールをサポートし、の領域をカバーする<1㎡.
効率的な熱散逸：独立した空気ダクト設計（NACAデフレクタートラフ）、ノイズ<65dB（@1M）。
グリッドの相互作用：
シームレスなオングリッドおよびオフグリッドスイッチング（<20ms)
反応性電力補償機能（±0。9pf調整可能）



4.2技術パラメーター
入力電圧範囲：380VAC±15％
Number of cycles: >6000（70％dod）
保護の程度：IP55（屋外） / IP31（屋内）


寸法	典型的なパラメーター	業界のベンチマーク
容量仕様	10.24kWh〜512kWh（50の並列ユニットをサポート）	すべてのシナリオを住宅から産業および商業までカバーします
サイクルライフ	6000回以上（80％DOD、リチウム鉄リン酸バッテリー）以上	業界平均は5000倍です
効率	95％以上の充電および排出効率（液体冷却システム）	92％以下の空冷システム
保護クラス	IP65（屋外タイプ） / IP55（屋内タイプ）	全天候型操作に対応します
応答速度	ミリ秒レベルの電源調整（グリッド需要側の応答のサポート）	100msの業界標準よりも優れています
安全設計	ミリ秒レベルの短絡保護 + AIサーマル暴走警告（温度上昇率は5度 /分よりもはるかに優れています。	UN38.3、IEC 62619認定に合格



4.3生産品質管理
電気テスト：100％フル力排出テスト（4時間）
認証：
国内：CQC認定、GB/T 36276
国際：UL 9540、CE EMC/LVD



4.4アプリケーションシナリオ
産業および商業エネルギー貯蔵（コスト削減 +低炭素の二重目標）
解決策：1MW/2MWH液化分布エネルギー貯蔵キャビネット、バレー充電（0。6元/kWh）→ピーク排出（1.2元/kWh）、太陽光発電の消費量は、包括的な電気価格の30％の削減を達成します。



通信基地局（信頼性 +エコノミー）
解決策：-48 v分散エネルギー貯蔵システム、メイン +太陽光発電 +エネルギー貯蔵3つのソース補完的なソース、サポート10msおよびオフグリッドスイッチング、8時間以上バックアップ時間。
利点：シェービングとバレーの充填収入 +緊急保証（台風シーズンのゼロステーションの休憩率）、および単一ステーションの年間運用とメンテナンスコストは40％削減されます。



流通ネットワークステーションエリア（電力品質 +消費改善）
解決策：100kW/213kWhインテリジェント液体フリーザー（Shaanxi State Gridプロジェクトなど）が低電圧側に展開され、限界と3相の不均衡を超えるPV逆電圧の問題を解決します。




なぜ私たちを選ぶのですか？



1。グループ強度：協力のための強固な基盤
資金と生産能力：1億2,000万元の登録資本、3つの主要生産基地（Xiamen/Ningbo）、年間総生産容量8、000トンの金属部品、92％の機器利用率、100の安定した配信を確保する000+バッチバッチバッチバッチバッチ
業界の焦点：新しいエネルギー（年間収益1億2,000万、60％を占める）、低電圧電気（年間収益8,000万、40％を占める）、顧客買戻し率85％を深く栽培します



2。技術的な障壁：リーダーからのコスト削減機能
チーム遺伝子：コアバックボーンは、Xiamen Hongfa（世界のナンバーワンリレー）に由来し、電気産業で30年の経験があり、元の「コスト削減ソリューションライブラリ」（DFMEAレポートの維持中のコンタクトナイフの重量削減など）は、顧客の材料/プロセスコストを平均的に削減します。
完全なプロセスカバレッジ（7コアプロセス+ 3柔軟なテクノロジー）：
▶形成プロセス：コールドヘディング（シルバーコンタクト±{{0}}}。01mm）、スタンピング（バスバーの平坦性は0.05mm以下）、ストレッチング（リチウムバッテリーシェルシェルまでの深さまでの深さの距離径3：1）
▶接続プロセス：レーザー溶接（融解深さ0。8-2 mm）、抵抗溶接（80mpa以上のリレーコア溶接強度）、真空拡散溶接（酸化のない精密部分）
▶表面処理：銀メッキ3μm（均一性±1 0％）、金メッキ0.8μm（塩スプレー72H）、ROHS/ハロゲンのないカスタマイズをサポート
▶柔軟な生産：レーザー切断/CNCプロセス、金型の開口部なしで50個以上の小さなバッチ、および校正コストは従来の金型の開口部よりも70％低いです



3。品質保証：自動車グレードの基準に対する心強いコミットメント
プロセス制御：
ロボット溶接CPKは1.67以上（2024 Q3品質レポート）
100％溶接欠陥検出（UT MT二重検査、GB/T 11345レベルIIまで）。



4。認定の承認
同社は、ISO {9001-2015、IATF16949、ROHS、REACHなど：さまざまな品質システムの認定を通過しました。
