切れたヒューズ: ファースト ヒューズとスロー ヒューズ

ファーストヒューズとスローヒューズ

保険業界では、ヒューズ切れは非常に一般的な保険商品です。 回路の安全性と信頼性を守るために使用される重要な部品です。 ヒューズは、ファストヒューズとスローヒューズの 2 つのタイプに分類できます。 これらはすべて回路を保護するために使用されますが、その機能と使用シナリオは異なります。

高速ヒューズ

速断ヒューズまたは速断ヒューズとも呼ばれるクイック ヒューズは、電子回路やコンポーネントを過剰な電流から保護するために設計された電気安全装置です。 このタイプのヒューズは、過電流状態に対して迅速かつ正確に応答するように設計されています。 回路を流れる電流がヒューズの定格容量を超えると、クイック ヒューズが回路を素早く飛ばすか開いて、電気の流れを遮断し、敏感なコンポーネントへの損傷を防ぎます。 回路のコンポーネントが過電流の短時間のバーストによっても損傷する可能性があるアプリケーションでは、クイック ヒューズの高速応答時間が非常に重要です。 電子機器、電源、照明器具、自動車用途で一般的に使用されるクイック ヒューズは、過電流イベントに対する信頼性の高い保護を保証し、機器を保護し、電気システムの安全性を促進します。

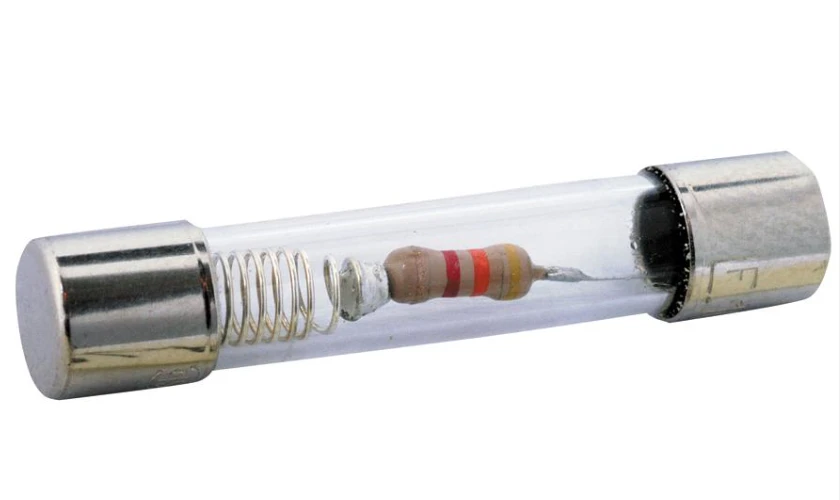

遅いヒューズ

遅延ヒューズまたはタイムラグ ヒューズとも呼ばれるスロー ブロー ヒューズは、電子回路およびコンポーネントを過電流状態から保護するために設計された電気安全装置です。 過電流に迅速に応答するクイック ヒューズとは異なり、スロー ブロー ヒューズは時間遅延機能を備えて設計されており、通常の動作中に発生する可能性のある一時的な電流サージにすぐに溶断することなく耐えることができます。 ただし、過電流状態が長期間続くと、最終的にヒューズが飛んで回路を遮断し、長期にわたる過電流イベントから保護します。 この特性により、スローブロー ヒューズは、突入電流または起動電流が通常の動作電流よりも大きい用途に最適です。 モーター、変圧器、電源、および家電製品で一般的に使用されるスローブロー ヒューズは、信頼性の高い選択的保護を保証し、持続的な大電流状態に対して堅牢な安全性を維持しながら、一時的な過電流を許容します。

適切なヒューズを選択してください

• 電流定格: 通常の動作条件下で回路が安全に処理できる最大電流を決定します。 頻繁に誤溶断することなく小さな変動を許容できるように、予想される動作電流よりわずかに高い電流定格を持つヒューズを選択してください。
• 定格電圧: 安全で信頼性の高い保護を確保するには、回路の動作電圧と一致するかそれを超える電圧定格を持つヒューズを選択してください。
• 遮断容量: ヒューズが遮断する必要がある潜在的な短絡電流を考慮してください。 危険な故障を避けるために、選択したヒューズの遮断容量が利用可能な短絡電流よりも大きいことを確認してください。
• 時間-電流特性: 応答時間に関するアプリケーションのニーズを評価します。 速断ヒューズは過電流状態に迅速に反応しますが、遅断ヒューズは溶断する前の一時的な電流サージに耐えます。 特定の要件に基づいて適切なタイプを選択してください。
• 温度定格: ヒューズを設置する環境の使用温度を考慮してください。 信頼性を維持するために、選択したヒューズの温度定格がアプリケーションに適していることを確認してください。
• 応用: アプリケーションによっては、独自のヒューズ要件がある場合があります。 ヒューズによって保護されるデバイスまたは機器の特性と感度を考慮してください。
• 規格と認証: 選択したヒューズが、UL (Underwriters Laboratories)、CSA (Canadian Standards Association)、または IEC (International Electrotechnical Commission) 規格などの関連する安全規格および認証に準拠していることを確認してください。
• 物理的なサイズ: ヒューズの設置スペースを考慮してください。 指定された領域内に収まる物理サイズのヒューズを選択してください。
• 操作条件: ヒューズの性能に影響を与える可能性のある、湿度、振動、化学薬品への曝露などの環境要因を考慮してください。 必要に応じて、適切な保護またはコーティングが施されたヒューズを選択してください。
• 過負荷および短絡保護: アプリケーションで過負荷保護のみ、短絡保護、またはその両方の目的でヒューズが必要かどうかを判断し、それに応じて適切なヒューズのタイプを選択します。

インストール

• ヒューズの定格を決定する: 取り付ける前に、通常の動作条件下で回路が安全に処理できる最大電流に基づいて、適切なヒューズ定格を特定してください。 頻繁な誤切断を防ぐために、ヒューズの定格は予想される動作電流よりわずかに大きくする必要があります。
• ヒューズのタイプを選択してください: アプリケーションの要件に基づいて、適切なタイプのヒューズを選択してください。 オプションには、過電流状態に迅速に応答する速断ヒューズや、溶断前の一時的な電流サージを許容する遅断ヒューズが含まれます。
• 電源を切る: ヒューズの取り付けまたは交換を行う前に、回路または装置の電源がオフになっていることを確認してください。 この手順は、設置中の電気的危険を防ぐために非常に重要です。
• ヒューズホルダーの位置を確認する: ヒューズを取り付けるヒューズ ホルダーまたはヒューズ ブロックを見つけます。 ヒューズ ホルダーは通常、回路が電源に接続されるポイントの近くに配置されます。
• ヒューズホルダーの互換性を確認する: ヒューズ ホルダーが、選択したヒューズのタイプおよび定格と互換性があることを確認します。 ヒューズがホルダーにしっかりとぴったりと収まっていることを確認してください。
• ヒューズを挿入してください: ヒューズをヒューズ ホルダーにそっと挿入し、正しく装着され、しっかりと接続されていることを確認します。 ヒューズを無理に押し込むと破損や誤動作の原因となりますのでご注意ください。
• ヒューズホルダーをロックする: 該当する場合は、誤って取り外したり改ざんしたりしないように、ヒューズ ホルダーがしっかりとロックされていることを確認してください。
• 回路をテストする: 設置後、電源を入れて回路または機器をテストして、適切に動作することを確認します。 異常な動作や過電流の問題の兆候がないことを確認してください。
• ラベル付けと文書化: ヒューズとそのホルダーに適切なラベルを付けて、ヒューズのタイプ、定格、保護する回路または機器を示します。 将来の参照やメンテナンスのために、ヒューズの取り付けに関する包括的な文書を保管してください。
• 定期的な点検とメンテナンス: ヒューズとそのホルダーに損傷や磨耗の兆候がないか定期的に検査してください。 同じ取り付けプロセスに従って、必要に応じてヒューズを交換します。

メンテナンス

• 外観検査: ヒューズ ホルダー、ヒューズ ブロック、およびヒューズ自体を定期的に目視検査してください。 亀裂、変色、溶解などの物理的損傷の兆候がないかどうかを確認します。 損傷したヒューズは直ちに交換する必要があります。
• 適切な評価を確認する: 取り付けられているヒューズが、保護対象の回路または機器の正しい定格と一致していることを確認してください。 ヒューズの定格が回路が安全に処理できる最大電流に対応していることを確認してください。
• 切れたヒューズを交換する: 過電流状態によりヒューズが切れた場合は、適切なタイプと定格の新しいヒューズと直ちに交換してください。 問題の再発を防ぐために、過電流の原因を調査してください。
• 試験回路の導通性: マルチメーターまたは導通テスターを使用して、ヒューズが導通を維持し、回路内で適切に接続されていることを確認します。 ヒューズが切れると回路が開いているため、交換する必要があります。
• クリーンヒューズホルダー: 時間の経過とともに、塵、汚れ、または腐食がヒューズホルダーに蓄積し、接続に影響を与える可能性があります。 確実で信頼性の高い接続を確保するために、ヒューズ ホルダーを定期的に清掃してください。
• 環境要因を観察する: 湿度、温度、化学薬品への曝露など、ヒューズの使用環境を考慮してください。 環境上の課題に耐えるため、必要に応じて適切な保護またはコーティングが施されたヒューズを選択してください。
• 適切なラベル表示を維持する: すべてのヒューズとそのホルダーに、正しいヒューズのタイプ、定格、保護する回路または機器のラベルが正しく貼られていることを確認してください。 適切なラベルを付けると、迅速な識別と交換が容易になります。
• 文書保守活動: ヒューズの保守、交換、検査の詳細な記録を保管します。 この文書はヒューズの状態を追跡し、将来のメンテナンス計画に役立ちます。
• メーカーのガイドラインに従ってください: ヒューズのメンテナンスと交換間隔については、メーカーの推奨事項に従ってください。 メーカーは、ヒューズの耐用年数と期待される性能に関して特定のガイドラインを提供する場合があります。
• トレーニングと安全意識: ヒューズのメンテナンスを担当する担当者を訓練し、メンテナンス作業中に適切な安全プロトコルと手順に確実に従うようにします。
